USB3.0以上のスピードで、USB-HUBから5V-3Aを取り出したいため、USB-HUBで、PD出力が可能なものを探しているが、見つけることができていない。
Y字ケーブルで対応できないかと調べてみたが、いずれもUSB2.0までの対応で、USB3.0のスピードが出せない。

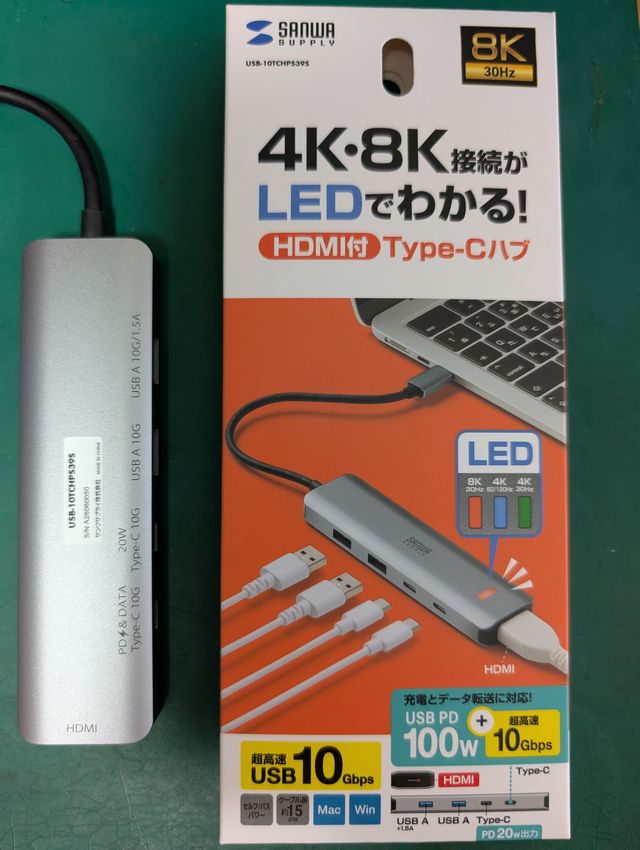

SanwaSupplyで、USB-10TCHPS39SというUSB-HUBを見つけ、Type-Cポートは最大20W出力に対応しているとの記載があり、購入してみた。
早速、100WのUSB-Chargerを接続して、Type-Cポートの状況を以前に開発したPDトリガーツールで確認してみたところ、5V-1.5AのPDOしか出力していない状況。色々とPDのプロトコルアナライザを接続して、確認してもやはり5V-1.5AのPDOしか通知してこない。
ところが、USB-HUBをノートPCに接続して、USB-HUB→ノートPCの方向に電流が流れる方向として接続を行ったところ確かに3つのPDOが確認でき、５V-3AのPDOも確認することができた。しかしながら、ノートPCが満充電となり、電源を必要としない状況になると、ノートPCへの電圧・電流が5V-3Aに切り替わり、その後Type-Cからの供給も5V-1.5Aに落ちてしまう結果となった。
つまり、実際にUSB-Chargerから20V-5Aの100W給電状態でないと、Type-Cは20W給電状態とならない様子。カタログスペックには、確かに最大20Wとの記載であり、必ずしも常時20Wが出力可能なわけではない。少し騙された気分である。
どこかで5V-3Aを出力可能なUSB-HUBを出しているところはないものだろうか。
(26/09/13追記)
結果的にノートPCが起動している状態であれば、100W給電状態が維持される状況となり、無事にPD20Wの供給を維持できそうなことが分かった。ノートPCを起動していない状態で、充電動作とさせた場合に、満充電となるとUSB-Chargerから供給されるのが100Wと異なるため上記事象が発生していたが、起動させっぱなしであれば問題なさそうである。
